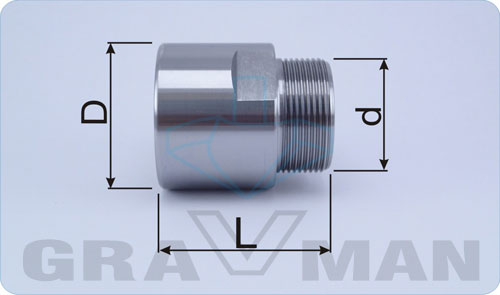

Адаптер (переходник) ER-ER на шпиндель
Как правило, базирование по резьбе не обеспечивает строгого центрирования, если нет дополнительной базирующей поверхности (цилиндрической или конической), которая обеспечивает взаимное центрирование деталей. Так как базирование между адаптером и валом шпинделя осуществляется по резьбовой поверхности, то не стоит ожидать высоких показателей соосности при применении адаптера.
Поэтому адаптеры рекомендуется применять только в случае крайней необходимости, например, для временного и оперативного восстановления работоспособности шпинделя из-за поврежденной резьбы.
Также не следует с большим усилием затягивать адаптер на валу шпинделя.
|
№ |
Артикул |
D,
мм |
L,
мм |
d,
мм |
Резьба M, мм
|
1 |
ER11-ER11* |
19 |
30 |
14 |
M14X0.75 |
2 |
ER11-ER16M* |
35 |
35 |
19 |
M14X0.75-M19X1 |
3 |
ER16M-ER16M |
23 |
41 |
19 |
M19X1 |
4 |
ER16M-ER20 |
29 |
44 |
25 |
M19X1-M25X1.5 |
5 |
ER20-ER20 |
33 |
43 |
25 |
M25X1.5 |
6 |
ER20-ER25 |
32 |
45 |
32 |
M25X1.5-M32X1.5 |
7 |
ER25-ER25 |
40 |
45 |
32 |
M32X1.5 |
8 |
ER25-ER32 |
40 |
52 |
40 |
M32X1.5-M40X1.5 |
|
9 |
ER32-ER32 |
50 |
54 |
40 |
M40X1.5 |
* - Данный адаптер не подходит для шпинделей со стандартом цанги EM11
|
|
|
